4J34
材料牌号:4J34精密合金
俄罗斯牌号:31HК(Ni31Co20)/24HК(Ni25Co28)
美国牌号:Ceramvar(Ni27Co25)
德国牌号:Vacon20(Ni28Co20)

一、4J34精密合金概述:
4J34是结合我国的陶瓷特点研制的陶瓷封接合金。合金在-60℃~600℃温度范围内具有与95%Al2O3陶瓷相近的线膨胀系数。主要用于和陶瓷进行匹配封接,是电真空工业中重要的封接结构材料。
1、4J34材料牌号:4J34。
2、4J34相近牌号:见表1-1。
表1-1

俄罗斯 美国 德国
31HК(Ni31Co20) / 24HК(Ni25Co28) Ceramvar(Ni27Co25) Vacon20(Ni28Co20)
3、4J34材料的技术标准:
4、4J34化学成分: 见表1-2。
表1-2

C≤ Si≤ Mn≤ P≤ S≤ Cr≥ Ni≥ Mo≥ Cu≤
0.05 0.30 0.50 0.020 0.020 - 28.5-29.5 - -
其他 Al≤ Ti≤ Fe≤ Co≤ V≤ W≤ Nb≤ N≤
- - 余量 19.5-20.5 - - - -
在平均线膨胀系数达到标准规定条件下,允许镍、钴含量偏离表1-2规定范围。
5、4J34热处理制度:标准规定的膨胀系数及低温组织稳定性的性能检验试样,在保护气氛或真空中加热到900℃±20℃,保温1h,以不大于5℃/min速度冷至200℃以下出炉。
6、4J34品种规格与供应状态:品种有丝、管、板、带和棒材。
7、4J34熔炼与铸造工艺:用非真空感应炉、真空感应炉或电弧炉熔炼。
8、4J34应用概况与特殊要求:该合金经航空工厂长期使用,性能稳定。主要用于电真空元件与Al2O3陶瓷封接。制造大型电子管和磁控管的电极、引出盘和引出线。在使用中应使选用的陶瓷与合金的膨胀系数相匹配。当选用合金时,应根据使用温度严格检验低温组织稳定性。在加工过程中应进行适当的热处理,以保证材料具有良好的深冲引伸性能。当使用锻材时应严格检验其气密性。
二、4J34物理及化学性能:
1、4J34热性能:
(1)、4J34熔化温度范围:该合金溶化温度约为1450℃
(2)、4J34热导率:
(3)、4J34线膨胀系数:标准规定的合金平均线膨胀系数见表2-1。
该合金的平均线膨胀系数见表2-2。4J34合金的膨胀曲线见图2-1。
2-1                                                                                                                        2-2

/10-6-1   /10-6-1
20~400℃ 20~500℃ 20~600℃ 20~300℃ 20~400℃ 20~500℃ 20~600℃
6.3~7.1 - 7.8~8.5 6.8 6.4 6.8 8.2
2、4J34密度:ρ=8.29g/cm3
3、4J34电性能:
(1)、4J34电阻率: ρ=0.45μΩ·m
(2)、4J34电阻温度系数:
4、4J34磁性能:
(1)、4J34居里点:Tc=470℃

(2)、4J34合金的磁性能:见表2-6。
2-6

H/(A/m) B/T H/(A/m) B/T
8 0.7×10-2 160 0.65
16 1.5×10-2 400 1.01
24 2.7×10-2 800 1.21
40 5.6×10-2 2000 1.46
80 0.25 4000 1.62
在4000A/m下,剩余磁感应强度Br=0.89T,矫顽力Hc=83.2A/m
5、4J34化学性能:该合金在大气、淡水和海水中具有较好的耐腐蚀性。

三、4J34力学性能:
1、4J34技术标准规定的性能:
(1)、4J34硬度:深冲态带材的硬度应符合表3-1的规定。厚度不大于0.2mm的带材不做硬度检验。
3-1

状态 δ/mm HV
深冲态 >2.5 ≤170
≤2.5 ≤165
(1)、4J34抗拉强度:丝材和带材的抗拉强度应符合表3-2的规定。
3-2

状态代号 状态 σb/MPa
丝材 带材
R 软态 <585 <570
Y 硬态 >860 >700
2、4J34室温及各种温度下的力学性能:
(1)、4J34硬度:合金带材(退火态)硬度见表3-3。
(2)、4J34拉伸性能:合金(退火态)在室温的拉伸性能见表3-3。
3-3

σb/MPa σP0.2/MPa δ/% HV
539 343 32 158
3、4J34持久和蠕变性能:
4、4J34疲劳性能 :
5、4J34弹性性能: 弹性模量E=142GPa。
四、4J34组织结构:
1、4J34相变温度:4J34合金 γ→α相变温度在-80℃以下。
2、4J34时间-温度-组织转变曲线:
3、4J34合金组织结构:该合金的组织为单相奥氏体。按1.5规定的热处理制度处理后,4J34再经-78.5℃下冷冻,不应出现马氏体组织。当合金成分不当时,在常温或低温下将发生不同程度的奥氏体(γ)向针状马氏体(α)转变。相变时伴随着体积膨胀效应。合金的膨胀系数相应增高,致使封接件的内应力剧增,甚至造成部分损坏。影响合金低温组织稳定性的主要因素是合金的化学成分。从Fe-Ni-Co三元相图中可以看到,镍是稳定奥氏体(γ)相的主要元素,镍含量偏高有利于γ相的稳定。随合金总变形率增加其组织愈趋向稳定。合金的成分偏析也可能造成局部区域的γ→α相变。此外,晶粒粗大也会促进γ→α相变[2,5,6]
4、4J34晶粒度:标准规定,深冲态带材的晶粒度应不小于7级,小于7级的晶粒不得超过面积的10%。对厚度小于0.13mm的带材,估计平均晶粒度时,沿带材厚度方向晶粒个数应不少于8个。
五、4J34工艺性能与要求:
1、4J34成形性能:该合金具有良好的冷、热加工性能,可制成各种复杂形状的零件。但应避免在含硫的气氛中加热。在冷加工时,带材的冷应变率大于70%,退火后会引起塑性各向异性。应变率在10%~15%内,合金在退火时会导致晶粒急剧长大,也将产生合金的塑性各向异性。当最终应变率为60%~65%,晶粒度7~8.5级时,其塑性各向异性最小。
2、4J34焊接性能:该合金可采用钎焊、熔焊、电阻焊等方法与铜、钢、镍等金属焊接。当合金中锆含量大于0.06%时,将影响板材的氩弧焊焊接质量,甚至使焊缝开裂。
该合金的零件在与陶瓷封接前,应进行退火、清洗、镀镍,然后与金属化后再镀镍的陶瓷件用银焊封接。
3、4J34零件热处理工艺:热处理可分为:消除应力退火、中间退火。
(1)、消除应力退火:为消除零件在机械加工后的残存应力,要进行消除应力退火:470~540℃,保温1~2h,炉冷或空冷。
(2)、中间退火:为消除合金在冷轧、冷拔、冷冲压过程引起的加工硬化现象,以利于继续加工。工件需在干氢、分解氨或真空中加热到750~900℃,保温15min~1h,然后炉冷、空冷或水淬。
该合金不能用热处理硬化。
4、4J34表面处理工艺:表面处理可用喷砂、抛光、酸洗。该合金具有良好的电镀性能,表面能镀金、银、镍、铬等金属。
5、4J34切削加工与磨削性能:该合金切削加工特性和奥氏体不锈钢相似。加工时采用高速钢或硬质合金刀具,低速切削加工。切削时可使用冷却剂。该合金磨削性能良好。
六、4J34品种规格与供应状态:
1、

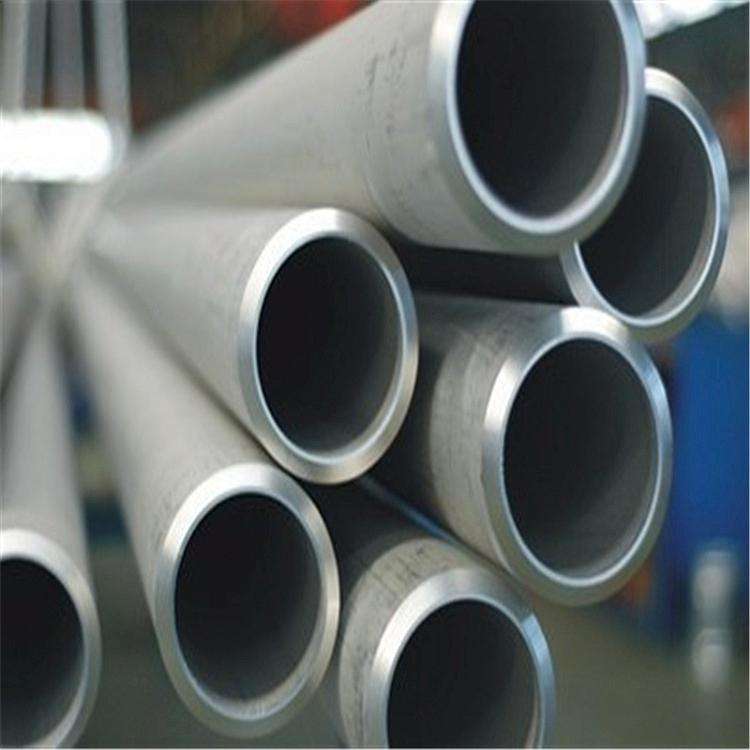

规格:无缝管、钢板、圆钢、锻件、法兰、圆环、焊管、钢带、丝材及配套焊材。
2、交货状态:无缝管:固溶+酸白,长度可定尺;板材:固溶、酸洗、切边;焊管:固溶酸白+RT%探伤,锻件:退火+车光;棒材以锻轧状态、表面磨光或车光;带材经冷轧、固溶软态、去氧化皮交货;丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。
